Prodotto 01
Descrizione prodotto:
Materiale: 39 NiCrMo3
- Eseguita tornitura, filetti M20x1.5, M16x1.5 ed eccentrico a 15° in fase con la cava di 10 H8.
- Eseguiti n. 2 fori a 90° sul filetto M16x1.5
- Esegiute varie quote di rettifica con rugosità 0.6 ÷ 0.8

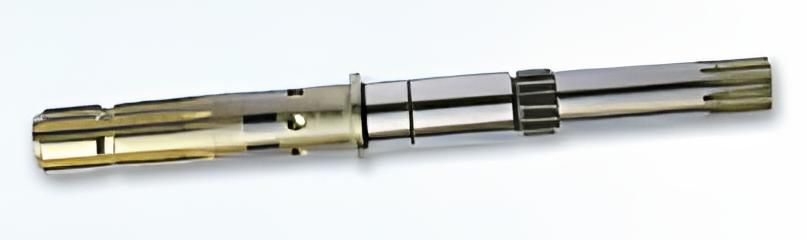

Prodotto 02
Descrizione prodotto:
Materiale: 18 NiCrMo5
- Eseguita tornitura totale
- Eseguita dentatura DIN 5480, Modulo: 2, Angolo di pressione: 30°, N. denti: 13
- Eseguita dentatura DIN 5480, Modulo: 2, Angolo di pressione: 30°, N. denti: 16
- Eseguita dentatura 1'' 3/8 , Modulo: 5.5267, Angolo di pressione: 30°, N. denti: 6
- Eseguite n. 6 nicchie Ø 8 H15
- Eseguito trattamento termico c.t.r. (cementazione, tempra, rinvenimento), prof. 0.4 - 0.6 MM, HRC = 60 ÷ 62
- Eseguita raddrizzatura
- Eseguita zincatura secondo le specifiche del cliente
- Eseguite varie quote di rettifica con rugosità 0.4 ÷ 0.6
Prodotto 03
Descrizione prodotto:
Materiale: 20 MNCR 5
- Eseguita tornitura + filetto M 22 x 1.5
- Eseguite n. 2 cave 8 N9
- Eseguita dentatura, Modulo: 2.5, Angolo inclinazione elica: 10° destra (DX), N.denti: 18
- Eseguita dentatura, Modulo: 2.5, Angolo inclinazione elica: 10° sinistra (SX), N.denti: 15
- Eseguito trattamento termico c.t.r. (cementazione, tempra, rinvenimento). Profondità cementazione 0.4 ÷ 0.6 mm, Durezza 60 ± 2 HRC
- Eseguita raddrizzatura
- Eseguite varie quote di rettifica con rugosità 0.6÷ 0.8
Prodotto 04
Descrizione prodotto:
Materiale: 18 NiCrMo5
- Eseguita tornitura totale
- Eseguita dentatura 85x79 DIN 5482, Modulo: 2.25, Angolo di pressione: 30°, N. denti: 38
- Eseguita dentatura 1" 3/8, Modulo: 5.5267, Angolo di pressione: 30°, N. denti: 6
- Eseguita dentatura interna 36x40 DIN 54 82, Modulo: 1.9, Angolo di pressione: 30°, N. denti: 20
- Eseguita foratura in fase con dentatura Ø 7.25
- Eseguito trattamento termico c.t.r. (cementazione, tempra, rinvenimento), prof. 0.8 - 1 MM, HRC = 58 ÷ 60
- Eseguita raddrizzatura
- Eseguita rettifica sui diametri con rugosità 0.4 ÷ 0.6
Prodotto 05
Descrizione prodotto:
Materiale: 16 CrNi4
- Eseguita tornitura totale
- Eseguita dentatura 1"3/4, N. denti: 6
- Eseguita dentatura 55 x 50 DIN 5482, Modulo: 2, Angolo di pressione: 30°, N. denti: 26
- Eseguita dentatura 1"3/8, Modulo: 5.5267, Angolo di pressione: 30°, N. denti: 6
- Eseguito trattamento termico c.t.r. (cementazione, tempra, rinvenimento), prof. 0.4 - 0.6 MM, HRC = 59 ÷ 61
- Eseguita raddrizzatura
- Eseguita rettifica sui diametri con rugosità 0.6 ÷ 0.8
Prodotto 06
Descrizione prodotto:
Materiale: 42 CrMo4 Bonificato
- Eseguita tornitura completa + filetto M25 x 1.5
- Eseguita dentatura 36 x 40 DIN 5482 Modulo: 1.9, Angolo di pressione: 30°, N. denti: 20
- Eseguita dentatura 30 x 27 DIN 5482, Modulo: 1.75, Angolo di pressione: 30°, N. denti: 16
- Eseguita fresatura del quadro con inclinazione ad 1° 25' in fase con vano dentatura 36 x 40 e 12 fori filettati M 12 x 1.25
- Eseguito foro Ø 8 H12 e Ø 4 sulla filettatura esterna M 25 x 1.5
- Eseguite varie quote di rettifica con rugosità 0.6 ÷ 0.8
Prodotto 07
Descrizione prodotto:
Materiale: 42 CrMo4 Bonificato
- Eseguita tornitura completa con filetto 55 x 2 e 60 x 2
- Eseguita fresatura 18 H8 e 8 H8 su filetto
- Eseguita dentatura 56 x 65 UNI 8953
- Eseguita rettifica su vari diametri con rugosità 0.6 ÷ 0.8
